12μm 256 × 192 USB Outpart Compakt termisk modul

Modellnummer

SG - HTM02U2 - T9

SG - HTM02U2 - T15

Termisk modul

Bildsensor

Vox okylda fokalplan arrays

Max. Upplösning

256 × 192

Bildhastighet

Justerbar, 25Hz till 50Hz

Pixelintervall

12μm

Svarsvågband

8μm till 14μm

Netd

≤ 40mk (@ 25 ° C), F# = 1.0

Lins (brännvidd)

9,7 mm

15,4 mm

F

F1.0

F1.0

Ifov

1.2 mrad

0,8 mad

Synfält (H × V)

18,1 ° × 13,6 °

11,4 ° × 8,6 °

Min. Fokuseringsavstånd

2m

5m

Temperaturmätning

Temperaturområde

- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C

Temperaturnoggrannhet

Max (± 2 ° C, ± 2%) vid omgivningstemperatur 25 ° C och objekttemperatur över 0 ° C

Temperaturavstånd

(baserat på 0,65 × 0,65 m)

10m (längst)

15m (längst)

Termografregel

3 Temperaturmätningsregeltyper, 21 regler (10 poäng, 10 regioner och 1 linje)

Dataport

16bit temperaturdata

Bildskärm

Kontrastjustering

Ja

Justering

Ja

Paletter

15 paletter av färgjusterbar, standard vit het

FFC (platt fältkorrigering) läge

Bil, manuell, extern korrigering

DDE

Ja

Allmän

Hårdvarugränssnitt

USB2.0 FPC

Driva

DC 5V ± 5%

Energiförbrukning

≤0,5w

Vibration och chock

Vibration: Sinusformad vibration, 20 m/s ², 3 - Axis

Chock: halvsusvåg, 30 g/11 ms, 3 - Axis 6 -

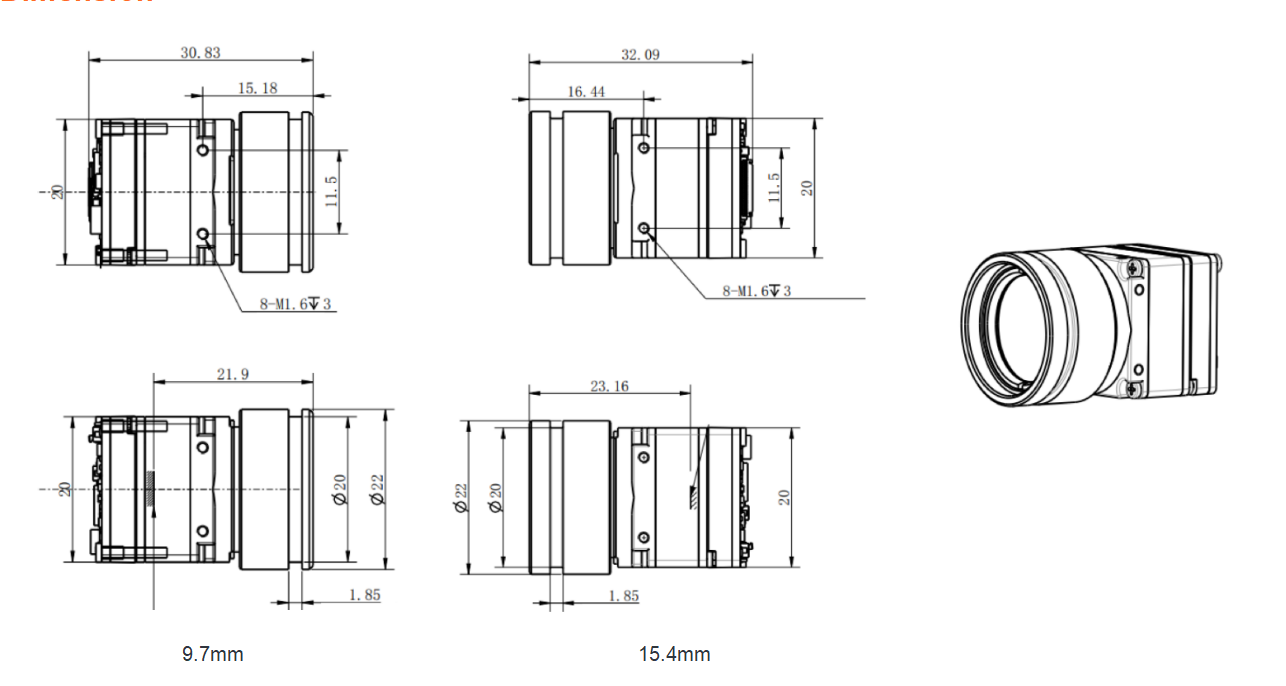

Dimensionera

30.83mm*20mm*20mm

32.09mm*20mm*20mm

Vikt

≤20 g

≤22g

Arbetstemperatur

- 40 ° C ~ 60 ° C
