1280x1024/640x512 Nätverk och digital utgång SWIR -kameramodul
Specifikation
Modell | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
Sensor | Bildsensor | 1/2 ″ Sony Ingaas Global Shutter Swir Sensor IMX990 | 1/4 ″ Sony Ingaas Global Shutter Swir Sensor IMX991 |
| Effektiva pixlar | Ca. 1,34MP | Ca. 0,34MP | |
| Pixelstorlek | 5μm | ||
Lins | Svarsvåglängd | 1000 ~ 1700nm | |
| ICR | Support 2 -lägen: Brett band: 1000 ~ 1700nmnarrow Band: 1450 ~ 1700nm | ||
| Brännvidd | 17mm ~ 510mm, 30x optisk zoom | ||
| Öppning | F2.8 ~ F5.5 | ||
| Synfält | H: 21,3 ° ~ 0,71 °, V: 17,1 ° ~ 0,57 °, D: 27,1 ° ~ 0,92 ° | H: 11,6 ° ~ 0,37 °, V: 9,3 ° ~ 0,3 °, D: 14,8 ° ~ 0,47 ° | |
| Nära fokusavstånd | 1 m ~ 10 m (bred ~ tele) | ||
| Zoomhastighet | Ca. 7s (Optical Wide ~ Tele) | ||
Video | Kompression | H.265/H.264/H.264H/MJPEG | |
| Upplösning | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| Videobittfrekvens | 32 kbps ~ 16 Mbps | ||
| Audio | AAC / MP2L2 | ||
| LVD -video | 25/30/50/60fps@2MP (1920 × 1080) | ||
Nätverk | Lagring | TF -kort (256 GB), FTP, NAS | |
| Nätverksprotokoll | Onvif, HTTP, HTTPS, IPV4, IPV6, RTSP, DDNS, RTP, TCP, UDP | ||
| Multicast | Stöd | ||
| Firmware Upgrade (LVDS) | Kan bara uppgradera firmware via nätverksport | ||
| Allmänna händelser | Rörelse, manipulation, SD -kort, nätverk | ||
| Ivs | Tripwire, tvärstaketdetektering, intrång, övergivet objekt, snabb - flytta, parkeringsdetektering, publiksamlingsberäkning, saknade objekt, loitering detektion. | ||
| Brusreducering | 2d/3d | ||
| Exponeringsläge | Manual, auto, bländarprioritet, slutarprioritet | ||
| Exponeringskompensation | Stöd | ||
| Slutartid | 1/1 ~ 1/30000S | ||
| Fokusläge | Auto/Manual/Semi Auto | ||
| Elektronisk defog | Stöd | ||
| Värmeblanminskning | Stöd | ||
| Flip | Stöd | ||
| Eis | Stöd | ||
| Digital zoom | 16x | ||
| Extern kontroll | Ttl | ||
| Gränssnitt | 4Pin Ethernet Port, 6Pin Serial & Power Port, 5Pin Audio Port.30Pin LVDS | ||
| Kommunikationsprotokoll | Sony Visco, Pleco d/p | ||
| Driftsförhållanden | - 30 ~+60 ° C/20%~ 80%RH | ||
| Lagringsvillkor | - 40 ~+70 ° C/20%~ 95%RH | ||
| Strömförsörjning | DC 12V | ||
| Strömförbrukning (TBD) | AVG: 6W; Max: 11w | ||

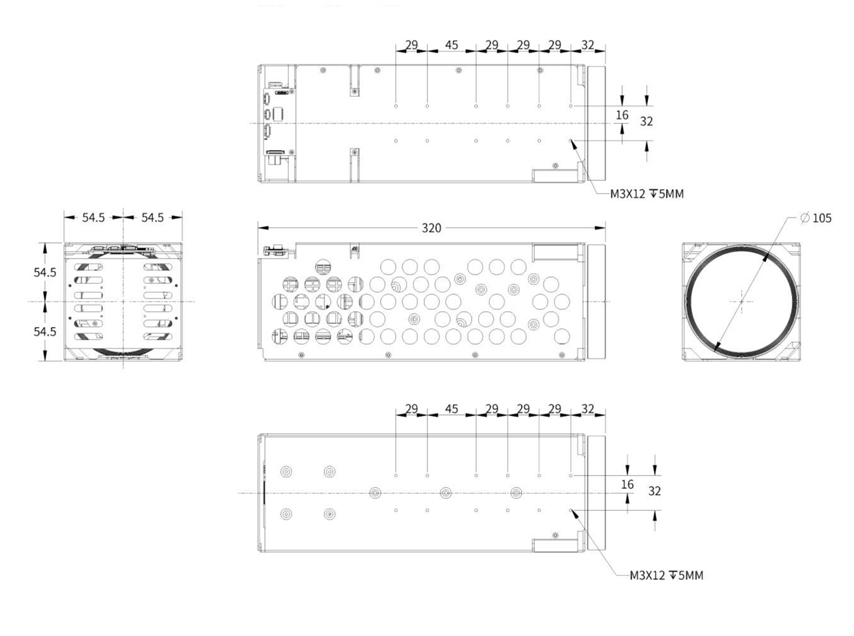

| Dimensioner (l*w*h) | Ca. 320mm*109mm*109mm | ||
| Vikt | 3,1 kg | ||
Nätverksgränssnitt
| Typ | Stiftnummer | Stiftnamn | Beskrivning |
| J2_4Pin Ethernet -gränssnitt | 1 | Ethrx - | Adaptiv Ethernet -port, Internet RX - |
| 2 | Ethrx+ | Adaptiv Ethernet -port, internet RX+ | |
| 3 | Ethtx - | Adaptiv Ethernet -port, Internet TX - | |
| 4 | Ettx+ | Adaptiv Ethernet -port, Internet TX+ | |
| J3_6PIN POWER & UART | 1 | Dc_in | Dc12v |
| 2 | Gard | Gard | |
| 3 | Rxd1 | TTL -nivå 3.3V, Pelco -protokoll | |
| 4 | Txd1 | TTL -nivå 3.3V, Pelco -protokoll | |
| 5 | Rxd0 | TTL -nivå 3.3V, Visca -protokoll | |
| 6 | Txd0 | TTL -nivå 3.3V, Visca -protokoll | |
| J1_5pin ljudgränssnitt | 1 | Audio_out | Audio Out (Line Out) |
| 2 | Gard | Gard | |
| 3 | Audio_in | Ljud i (linje i) | |
| 4 | Gard | Gard | |
| 5 | NC | NC |
LVD -gränssnitt
| Hamn | Antal | Stiftnamn | Beskrivning |
| J4_30PIN LVDS -gränssnitt (liknande Sony 30Pin Digital Interface) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | Gard | Gard | |
| 10 | Gard | ||
| 11 | Gard | ||
| 12 | Gard | ||
| 13 | DC | DC -utgång (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | Uart1_tx | TTL -nivå 3.3V, VISCA -protokoll, samma till TXD0 på J3_6PIN -porten. Men kan inte ansluta sig samtidigt. | |
| 19 | Uart1_rx | TTL -nivå 3.3V, VISCA -protokoll, samma till RXD0 på J3_6PIN -porten. Men kan inte ansluta sig samtidigt. | |
| 20 | Gard | Gard | |
| 21 | Txout0 - | ||
| 22 | Txout0+ | ||
| 23 | Txout1 - | ||
| 24 | Txout1+ | ||
| 25 | Txout2 - | ||
| 26 | Txout2+ | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk+ | ||
| 29 | Txout3 - | ||
| 30 | Txout3+ |
