1280x1024 termisk nätverkskameramodul med 25~225mm (30~150mm) motoriserat objektiv
|
Modell |
SG-TCM12N2-M25225 |
SG-TCM12N2-M30150 |
|
|
Sensor |
Bildsensor |
Okyld VOx mikrobolometer |
|
|
Upplösning |
1280×1024 |
||
|
Bildhastighet |
50 Hz |
||
|
Pixel Pitch |
12 μm |
||
|
Spektralområde |
8~14μm |
||
|
NETD |
≤35mK@25°C, F#1,0 |
||
|
Lins |
Beläggning |
DLC |
|
|
Brännvidd |
25~225 mm |
30~150 mm |
|
|
Linstyp |
Motoriserad |
Motoriserad |
|
|
Optisk zoom |
9x |
5x |
|
|
Digital zoom |
8x |
8x |
|
|
F-värde |
F1.0~F1.5 |
F1.0~F1.2 |
|
|
FOV |
34,15°×27,61°~3,91°×3,13° |
28,72°×23,15°~5,86°×4,69° |
|
|
Video |
Kompression |
H.265/H.264/H.264H/H.264B/MJPEG |
|
|
Ljudkomprimering |
AAC / MP2L2 |
||
|
Ögonblicksbild |
JPEG |
||
|
Upplösning |
Main Stream: 50fps@(1280×1024, 1280×720, 704×576, 704×480) |
||
|
Video bithastighet |
4kbps~40Mbps |
||
|
Nätverk |
Nätverksprotokoll |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
|
|
API |
ONVIF, HTTP API, SDK, GB28181 |
||
|
Nätverkssäkerhet |
Användarautentisering, IP/MAC-filtrering, HTTPS-kryptering, IEEE 802.1X Network Access Control |
||
|
Webbläsare |
IE, Edge, Firefox, Chrome |
||
|
Användare |
Upp till 20 användare, 2 nivåer: administratör, användare |
||
|
Förvaring |
Micro SD/SDHC/SDXC-kort (upp till 1TB) kantlagring, FTP, NAS |
||
|
Multicast |
Support |
||
|
Intelligens |
Omkretsskydd |
Tripwire, Cross Fence Detektion, Intrång |
|
|
Beteendeanalys |
Övergivna föremål, borttagning av föremål, Snabb-rörelse, folkmassadetektering, svävandedetektering, parkeringsdetektering |
||
|
Händelser |
Rörelsedetektering, videoocklusion, scenändring, ljuddetektering, nätverk frånkopplat, IP-konflikt, olaglig åtkomst, lagringsavvikelse |
||
|
Branddetektering |
Support |
||
|
Gränssnitt |
Ethernet |
4PIN Ethernet-port, 10M/100M själv-anpassning |
|
|
Larm in/ut |
1/1 |
||
|
Ljud in/ut |
1/1 |
||
|
Kontrollgränssnitt |
1x TTL 3.3V (VISCA-protokoll), 1x RS485 (Pelco-protokoll) (TTL 3.3V valfritt) |
||
|
Videoutgång |
Nätverk |
||
|
Pseudofärg |
White hot, black hot, fusion, iron red, etc. 20 alternativ |
||
|
Fokusläge |
Auto / Manuell / One Push AF |
||
|
FFC-läge |
Auto / Manuell |
||
|
Bildinställning |
Ljusstyrka, kontrast, skärpa och temporär brusreducering |
||
|
EIS |
Support |
||
|
OSD |
Support |
||
|
Vänd |
Support |
||
|
Spegel |
Support |
||
|
Strömförsörjning |
DC 12V, 1A |
||
|
Typisk strömförbrukning |
3,8W |
||
|
Högsta strömförbrukning |
7,5W |
7,3W |
|
|
Driftsvillkor |
-30°C~+60°C/20% till 80%RH |
||
|
Förvaringsvillkor |
-40°C~+70°C/20% till 95%RH |
||
|
Den första linsskyddsnivån |
IP67 |
||
|

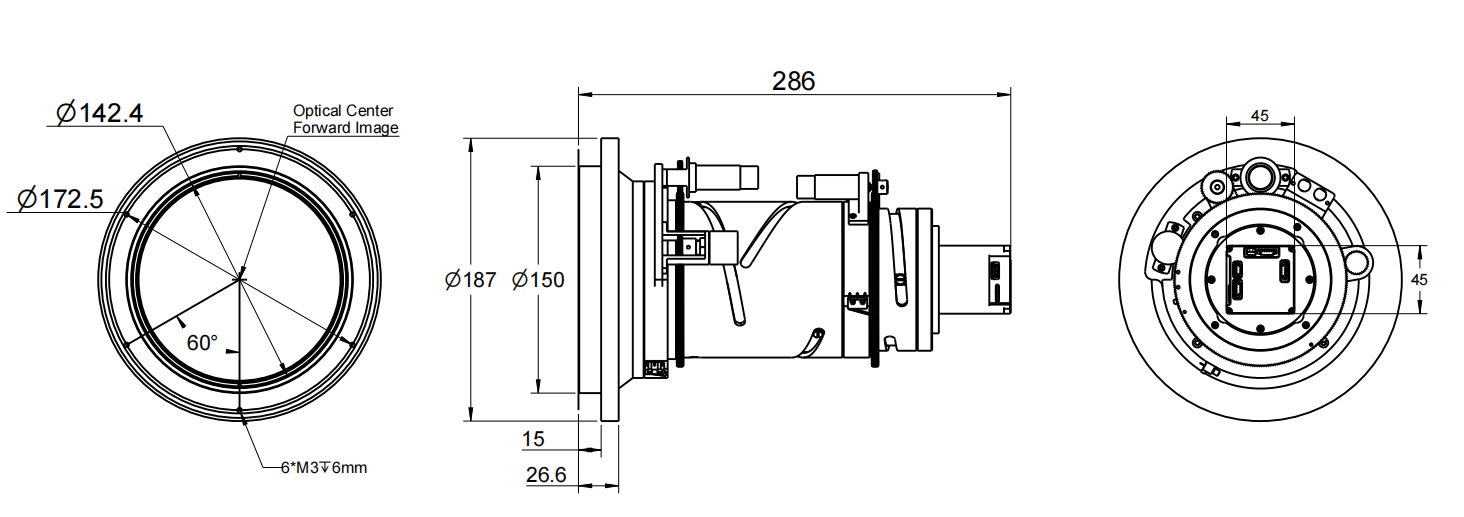

Mått (L*B*H) |
Φ195*321mm |
Φ187*286(mm) |
|
|
Vikt |
Ca. 5 kg |
Ca. 4,6 kg |
|
DRI Avstånd
Mål: Mänsklig storlek är 1,8 m × 0,5 m (kritisk storlek är 0,75 m), fordonsstorlek är 1,4 m × 4,0 m (kritisk storlek är 2,3 m); Brandstorleken är 0,13m×0,13m (kritisk storlek är 0,13m).
Avstånden för måldetektering, igenkänning och identifiering beräknas enligt Johnsons kriterier.
De rekommenderade avstånden för upptäckt, igenkänning och identifiering är följande:
|
Lins |
Detc |
Rkänna igen |
Identify |
||||||
|
Fordon |
Människan |
Eld |
Fordon |
Människan |
Eld |
Fordon |
Människan |
Eld |
|
|
30 mm |
3833m (12575ft) |
1250m (4101ft) |
217m (712 fot) |
958m (3143ft) |
313 m (1027 fot) |
54m (177 fot) |
479 m (1572 fot) |
156 m (512 fot) |
27m (89 fot) |
|
150 mm |
19167m (62884ft) |
6250m (20505ft) |
1083m (3553 fot) |
4792m (15722ft) |
1563m (5128ft) |
271m (899 fot) |
2396 m (7861 fot) |
781 m (2 562 fot) |
135m (443 fot) |
|
225 mm |
28750m (94324ft) |
9375m (30758ft) |
1625m (5331 fot) |
7188m (23583ft) |
2344m (7690ft) |
406m (1332 fot) |
3594m (11791ft) |
1172 m (3845 fot) |
203m (666 fot) |
