640x512 termisk nätverkskameramodul med 25 mm (19 mm, 13 mm) fast objektiv
|
Modell |
SG-TCM06N2-25 |
SG-TCM06N2-19 |
SG-TCM06N2-13 |
|
|
Sensor |
Bildsensor |
Okyld VOx mikrobolometer |
||
|
Upplösning |
640×512 |
|||
|
Bildhastighet |
50 Hz |
|||
|
Pixel Pitch |
12 μm |
|||
|
Spektralområde |
8~14μm |
|||
|
NETD |
≤40mK@25°C, F#1,0 |
|||
|
Lins |
Beläggning |
DLC |
||
|
Brännvidd |
25 mm |
19 mm |
13 mm |
|
|
Fokusera |
Manuell |
Manuell |
Manuell |
|
|
Digital zoom |
8x |
8x |
8x |
|
|
F-värde |
F1.0 |
F1.0 |
F1.0 |
|
|
FOV |
17,46°×14,04° |
22,85°×18,37° |
32,91°×26,59° |
|
|
Video |
Kompression |
H.265/H.264/H.264H/H.264B/MJPEG |
||
|
Ljudkomprimering |
AAC / MP2L2 |
|||
|
Ögonblicksbild |
JPEG |
|||
|
Upplösning |
Main Stream: 50fps@(1280×1024, 1280×720, 704×576, 704×480) |
|||
|
Video bithastighet |
4kbps~40Mbps |
|||
|
Nätverk |
Nätverksprotokoll |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
||
|
API |
ONVIF, HTTP API, SDK, GB28181 |
|||
|
Nätverkssäkerhet |
Användarautentisering, IP/MAC-filtrering, HTTPS-kryptering, IEEE 802.1X Network Access Control |
|||
|
Webbläsare |
IE, Edge, Firefox, Chrome |
|||
|
Användare |
Upp till 20 användare, 2 nivåer: administratör, användare |
|||
|
Förvaring |
Micro SD/SDHC/SDXC-kort (upp till 1TB) kantlagring, FTP, NAS |
|||
|
Multicast |
Support |
|||
|
Intelligens |
Omkretsskydd |
Tripwire, Cross Fence Detektion, Intrång |
||
|
Beteendeanalys |
Övergivna föremål, borttagning av föremål, Snabb-rörelse, folkmassadetektering, svävandedetektering, parkeringsdetektering |
|||
|
Händelser |
Rörelsedetektering, videoocklusion, scenändring, ljuddetektering, nätverk frånkopplat, IP-konflikt, olaglig åtkomst, lagringsavvikelse |
|||
|
Branddetektering |
Support |
|||
|
Gränssnitt |
Ethernet |
4PIN Ethernet-port, 10M/100M själv-anpassning |
||
|
Larm in/ut |
1/1 |
|||
|
Ljud in/ut |
1/1 |
|||
|
Kontrollgränssnitt |
1x TTL 3.3V (VISCA-protokoll), 1x RS485 (Pelco-protokoll) (TTL 3.3V valfritt) |
|||
|
Videoutgång |
Nätverk och CVBS |
|||
|
Pseudofärg |
White hot, black hot, fusion, iron red, etc. 20 alternativ |
|||
|
FFC-läge |
Auto / Manuell |
|||
|
Bildinställning |
Ljusstyrka, kontrast, skärpa och temporär brusreducering |
|||
|
OSD |
Support |
|||
|
Vänd |
Support |
|||
|
Spegel |
Support |
|||
|
Strömförsörjning |
DC 12V, 1A |
|||
|
Strömförbrukning |
≤2,5W |
|||
|
Driftsvillkor |
-30°C~+60°C/20% till 80%RH |
|||
|
Förvaringsvillkor |
-40°C~+70°C/20% till 95%RH |
|||
|
Den första linsskyddsnivån |
IP67 |
|||
|

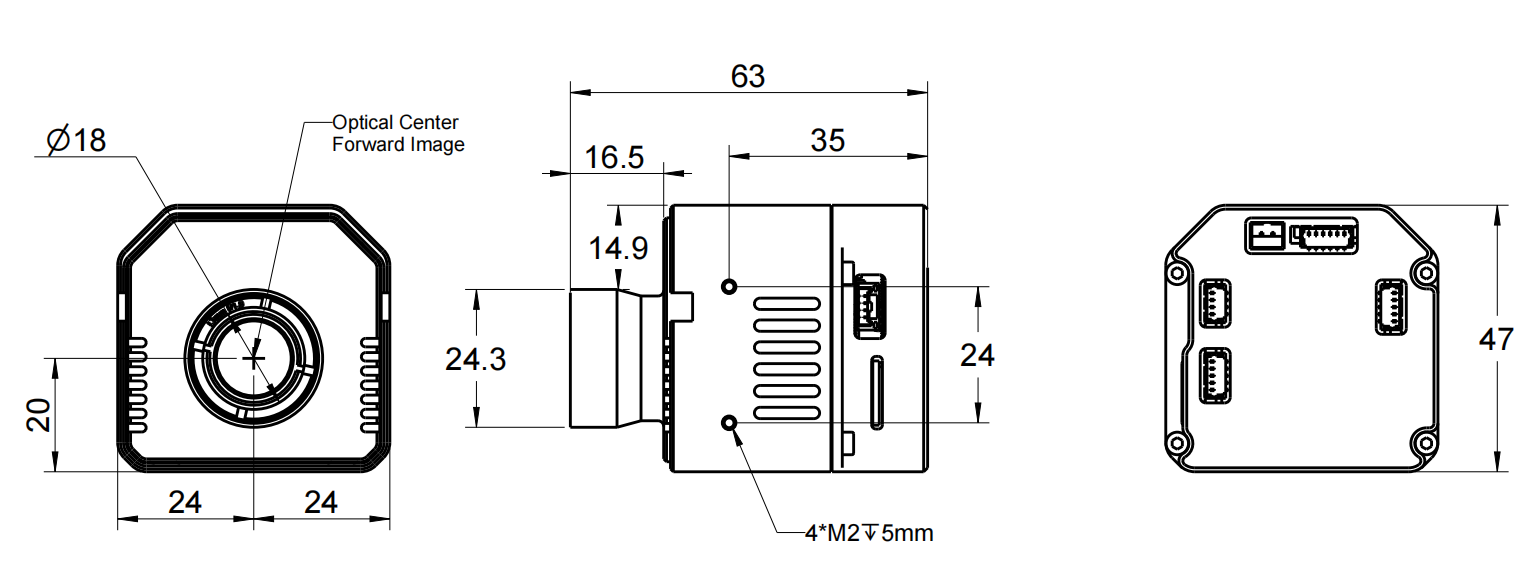

Mått (L*B*H) |
75,3*48*47mm |
69,3*48*47mm |
63*48*47mm |
|
|
Vikt |
Ca. 200 g |
Ca. 177g |
Ca. 156g |
|
DRI Avstånd
Mål: Mänsklig storlek är 1,8 m × 0,5 m (kritisk storlek är 0,75 m), fordonsstorlek är 1,4 m × 4,0 m (kritisk storlek är 2,3 m); Brandstorleken är 0,13 m × 0,13 m (kritisk storlek är 0,13 m).
Avstånden för måldetektering, igenkänning och identifiering beräknas enligt Johnsons kriterier.
De rekommenderade avstånden för upptäckt, igenkänning och identifiering är följande:
|
Lins |
Detc |
Rkänna igen | Identify | |||||||
|
Fordon |
Människan |
Eld |
Fordon |
Människan |
Eld |
Fordon |
Människan |
Eld |
||
|
13 mm |
1661m (5449 fot) |
542 m (1778 fot) |
94m (308 fot) |
415 m (1362 fot) |
135 m (443 fot) |
23m (75 fot) |
208m (682ft) |
68 m (223 fot) |
12m (39 fot) |
|
|
19 mm |
2428m (7966 fot) |
792 m (2598 fot) |
137m (499 fot) |
607 m (1991 fot) |
198 m (650 fot) |
34m (112 fot) |
303 m (994 fot) |
99 m (325 fot) |
17m (56 fot) |
|
|
25 mm |
3194m (10479 fot) |
1042m (3419ft) |
181m (594 fot) |
799 m (2621 fot) |
260 m (853 fot) |
45m (148 fot) |
399 m (1309 fot) |
130 m (427 fot) |
23m (75 fot) |
|
