12UM 384x288 USB Outpart Compakt Storlek Termisk modul
|
Modellnummer |
SG - HTM03U2 - T9 |
SG - HTM03U2 - T15 |
|
Termisk modul |
||
|
Bildsensor |
Vox okylda fokalplan arrays |
|
|
Max. Upplösning |
384 × 288 |
|
|
Bildhastighet |
Justerbar, 6Hz till 50Hz |
|
|
Pixelintervall |
12μm |
|
|
Svarsvågband |
8μm till 14μm |
|
|
Netd |
≤ 40mk (@ 25 ° C), F# = 1.0 |
|
|
Lins (brännvidd) |
9,7 mm |
15,4 mm |
|
F |
F1.0 |
F1.0 |
|
Ifov |
1.2 mrad |
0,8 mad |
|
Synfält (H × V) |
26,46 ° × 19,81 ° |
17 ° × 12,8 ° |
|
Min. Fokuseringsavstånd |
2m |
5m |
|
Temperaturmätning |
||
|
Temperaturområde |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C |
|
|
Temperaturnoggrannhet |
Max (± 2 ° C, ± 2%) vid omgivningstemperatur 25 ° C och objekttemperatur över 0 ° C |
|
|
Temperaturavstånd (baserat på 0,65 × 0,65 m) |
10m (längst) |
15m (längst) |
|
Termografregel |
3 Temperaturmätningsregeltyper, 21 regler (10 poäng, 10 regioner och 1 linje) |
|
|
Dataport |
16bit temperaturdata |
|
|
Bildskärm |
||
|
Kontrastjustering |
Ja |
|
|
Justering |
Ja |
|
|
Paletter |
15 paletter av färgjusterbar, standard vit het |
|
|
FFC (platt fältkorrigering) läge |
Bil, manuell, extern korrigering |
|
|
DDE |
Ja |
|
|
Allmän |
||
|
Hårdvarugränssnitt |
USB2.0 FPC |
|
|
Driva |
DC 5V ± 5% |
|
|
Energiförbrukning |
≤0,55w |
|
|
Vibration och chock |
Vibration: Sinusformad vibration, 20 m/s ², 3 - Axis Chock: halvsusvåg, 30 g/11 ms, 3 - Axis 6 - |
|
|

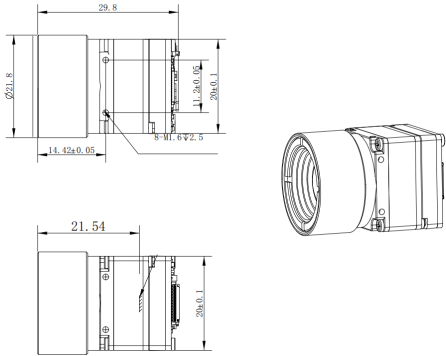

Dimensionera |
29.8mm*20mm*20mm |
29.8mm*20mm*20mm |
|
Vikt |
≤22g |
≤22g |
|
Arbetstemperatur |
- 40 ° C ~ 70 ° C |
|
